| 是否进口：否 | 产地：西安 | 加工定制：否 |
| 品牌：hrfdq | 型号：yb-100 | 测量范围：-0.1-0.9kPa |
| 精度等级：1.5 | 环境温度：-30-60℃ | 装箱数：8 |
用 途：

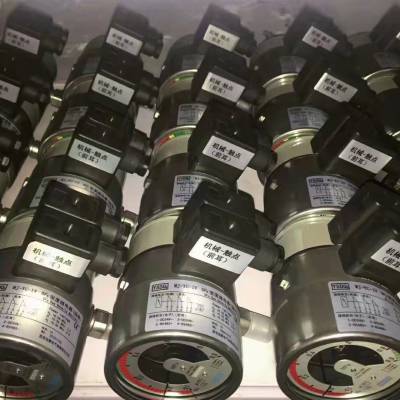

SF6远传式密度继电器（以下简称继电器）主要用于控制和监视密封容器中SF6气体的密
度。一般应用在SF6高压开关、中压开关、气体绝缘设备（GIS）、高压电缆、变压器和互感器上、且适合户外恶劣的环境。该继电器有二组或三组机械触点，可以在压力到达报警、闭锁或超压的状态，及时将信息通过接点连接电路传送到目标设备终端。同时该继电器还配有***的电路传送功能，为实现实时数据远程读取与信息监控建立了有效平台。可将压力、温度、密度等信息及时的传送到目标设备（一般为电脑终端）.由目标设备解析数据控制相应的终端动作。
SF6远传式密度继电器是机械与电子的有机结合，在保障机械触点的安全情况下，并将有效数据及时通过电流或RS485形式传送到目标设备。目标设备可以实时的读取表内的密度等信息，数据传送采用了4-20MA或RS485方式，***了数据的完整性与准确性。电子与机械的结合使数据可靠安全的传送到设备终端，为终端设备及时***做出控制打下了坚实的的硬件平台。SF6远传式密度继电器以可靠的机械触点与安全的电子远传相结合，必将成为电子监控行业的有力工具。
特 点:
不锈钢全封闭外壳，防水防腐性能好，外形美观。
气体密度信号可以远距离传送。
感温元件采用进口材料、精度高，补偿性能稳定。
控制、指示一体.
无油化设计，耐振动，耐冲击性能***.
采用进口的、独特的触点装置设计，真正的高性能电接点。
电子远传采用总线形式，减少线路联接数目。
密度采用4∽20mA或RS485信号传送，适合远距离传送。
机械与电子有机结合，共传数据，使数据***。
技术参数：
1.测量范围： 相对压力：-0.1—0.9Mpa.
压力： 0 —1.0Mpa.
2.精度等级： 1.5级(20℃时) ，2.5级(-30℃～60℃时)
3.外壳防护等级：IP67
4.密封性能： ≤ 1.0×10-9Pa·m3/s
5.工作电源： DC24V
6.抗冲击性能： 500m/s2
7．抗震性能： 200 m/s2
8．触点容量： AC/DC 250V 1000VA/500W
9. 环境温度： -30—60℃，大气压86—106Kpa.
相对湿度： ≤95﹪.
10.绝缘强度： AC2500V/1min 50Hz.
11.绝缘电阻： ≥500M.
安 装 与 使 用
1. 继电器必须垂直安装于设备的接口上，壳体上的防爆帽旋松1—2圈，使其内腔与大气相通以免影响精度.
2. 安装时必须用扳手在接头部位旋紧继电器.严禁旋转表头固定.
3. 继电器应缓慢升降压力以防损坏继电器.
继电器未使用时温度补偿处于非温补平衡状态，指针随环境温度的变化而变化，温度高于20℃时，指针低于0位线。温度低于20℃时，指针高于0位线，当环境温度偏离20℃时每10℃指针偏离约0.02 Mpa.。当继电器内充入额定压力值的SF6气体后，继电器将工作在20℃时SF6气体密度和压力相对应的关系值上。
定货须知
1. 定货时请注明仪表型号、额定压力、报警压力、闭锁压力、接头螺纹及是否充硅油。
2. 顾客特殊要求请在合同中注明或协议解决。
3. 相对应的额定压力、报警压力、闭锁压力值进行生产，常用规格如下表所示（可按用户要求生产）：
额定压力（Mpa） | 报警压力（Mpa） | 闭锁压力（Mpa） |
0.35 | 0.30 | 0.30 |
0.35 | 0.32 | 0.30 |
0.36 | 0.32 | 0.32 |
0.38 | 0.34 | 0.30 |
0.40 | 0.30 | 0.30 |
0.40 | 0.32 | 0.30 |
0.40 | 0.35 | 0.30 |
0.40 | 0.35 | 0.35 |
0.45 | 0.42 | 0.40 |
0.50 | 0.42 | 0.40 |
0.50 | 0.45 | 0.40 |
0.55 | 0.48 | 0.45 |
0.60 | 0.52 | 0.50 |
0.60 | 0.55 | 0.50 |
0.62 | 0.59 | 0.54 |
0.65 | 0.62 | 0.59 |
验收与保管
1. 用户收到产品后，应检查箱体是是否完整无损，如有损坏，应立即查明原因。
2. 开箱取出产品检查是否完整无损，产品合格证说明书是否齐全，如有损伤应立即通知我厂。
3. 产品储藏于干燥通风处，储藏温度0~40℃相对湿度≤80％，室内空气不应含有对产品引起腐浊作用的介质。
·
附录：
SF6密度远传表通信协议_【V1.0】
波特率： 9600bps
数据协议: Modbus-RTU
数据位： 8
奇偶校验：无
停止位： 1
每一次通讯只能由上位机发起，然后由被查询到的SF6密度远传表返回数据，格式如下：
读操作
发送帧：
方向：上位机 -> SF6远传密度继电器
格式：
无线温度数据接收装置地址 | 功能码 | 寄存器起始地址 | 读取寄存器数N | CRC16校验 |
1字节 | 1字节[03H] | 2字节 | 2字节 | 2字节 |
返回帧：
方向：SF6远传密度继电器-> 上位机
格式：
无线温度数据接收装置地址 | 功能码 | 返回的有效数据字节数 | 返回的数据 | CRC16校验 |
1字节 | 1字节[03H] | 1字节 | N*2字节 | 2字节 |
注意：
1、多字节数据，高位在前，低在后；
操作时，没有使用的字节和位的值均为0；
2、CRC校验值，低在前，高在后。
寄存器映射表
地址 | 含义 | 备注 |
0x0000 | SF6的当前温度值 | 保留1位小数；如：返回值为0x011D，折合十进制为285，表示当前温度值为28.5℃。 |
0x0001 | SF6的当前压力值 | 保留4位小数；如：返回值为0x0929，折合十进制为2345，表示当前压力值为0.2345MPa。 |
0x0002 | SF6的计算密度值 | 保留4位小数；如：返回值为0x08B7，折合十进制为2231，表示当前密度值折合为压力值是0.2231MPa。 |
总 计 | (0x03)3个数据 |
注意：
当温度表返回值为：0x0325（850，85.0℃） 时，属于正常现象，只有在开机时短暂出现。
当压力表返回值为：0x2710（10000，1.0000MPa），当改变实际压力仍旧返回该时，表示压力采样线路已经出现故障。
CRC计算方法
CRC16多项式：0xA001
CRC计算参考例程：
//--------------------------------------------------------------------
unsigned int Caculate_CRC16_Byte(unsigned int DAT, unsigned int CRC)
{
unsigned char j;
CRC = CRC ^ DAT; // 和当前字节异或一次
for(j=0; j<8; j++) // 循环8次
{
if(CRC & 0x01) // 判断***位，如果为1
{
CRC = CRC >> 1; // 右移一位
CRC = CRC ^ 0xA001; // 和多相式异或
}
else // 判断***位，如果为0
{
CRC = CRC >> 1; // 右移一位
}
}
return(CRC); // 返回到当前字节为止的CRC值
}
//--------------------------------------------------------------------
unsigned int Caculate_CRC16(unsigned char *DAT, unsigned int Lenth)
{
unsigned int CRC = 0xffff; // CRC的初始值为FFFF
unsigned char i;
for(i=0; i
{
CRC = Caculate_CRC16_Byte(DAT[i], CRC); // 计算数组CRC值
}
return(CRC);
}
//--------------------------------------------------------------
