| 是否进口：否 | 产地：西安 | 加工定制：否 |
| 品牌：hrfdq | 型号：yb-100 | 类型：精密压力表 |
| 测量范围：-30-60MPa | 精度等级：8 | 公称直径：100mm |
用 途：

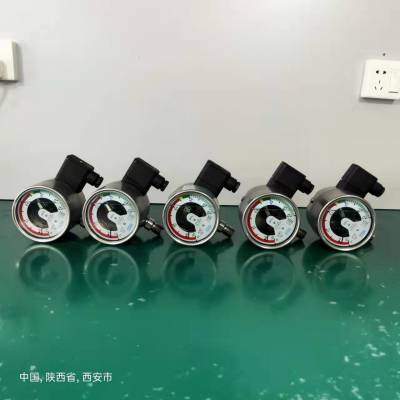

MJ-Ⅲ型指针式SF6密度继电器应用于高中压开关电力电器行业。该产品吸取国内外同行业的技术，具有温度补偿功能。该产品是对高中压开关、电器设备内部SF6气体密度进行检测和控制，确保设备正常运行，防止SF6气体泄露时损坏设备，从而对设备起到保护作用 。
工 作 原 理 ：
MJ-Ⅲ型指针式SF6密度继电器是以SF6气体压力经过温度补偿来显示SF6气体密度的，该产品在使用温度范围内的任何温度下指示的压力值即是室温20℃的压力（密度）值
当设备充入额定压力的SF6气体时，SF6气体受温度影响压力值产生相应的变化，这时该产品的温度补偿装置将变化值进行补偿，使其压力值保持不变。只有当SF6气体发生泄露时，压力下降到报警压力值，仪器发出报警信号，提示工作人员设备内部SF6气体压力下降，压力下降到闭锁压力值，仪器发出闭锁信号，控制机构将停止设备运行。
产品优点：
1. 产品采用全不锈钢、外观精美、体积小。
2. 触点镀金、开断功率大、接触电阻小。
3. 接线盒采用插接式、接线方便、可靠稳定。
主要技术参数
1. 测量范围：-0.1—0.9Mpa.
2. 精度等级：1.5(20℃时) ，2.5(-30℃～60℃时)
3. 接头螺纹：M20*1.5.（可根据用户要求供货）
4. 环境温度：-30—60℃，大气压86—106Kpa.
相对湿度：≤95﹪.
5. 防护等级：IP65
6. 抗冲击性：300 m/s2
7. 抗震性：20m/s2
8. 绝缘强度：AC2500V/1min 50Hz.
9. 绝缘电阻：大于500M.
10. 年漏气率：不大于10-15Mpam?／s.
11. 触头容量：30VA . 工作电压：AC 380V .
12.
接线标志：
1 2 报警压力值
3 4 闭锁压力值
5 6 闭锁压力值
安 装 与 使 用
1. 继电器必须垂直安装于设备的接口上，壳体上的防爆帽旋松1—2圈，使其内腔与大气相通以免影响精度.
2. 安装时必须用扳手在接头部位旋紧继电器.严禁旋转表头固定.
3. 继电器应缓慢升降压力以防损坏继电器.
继电器未使用时温度补偿处于非温补平衡状态，指针随环境温度的变化而变化，温度高于20℃时，指针低于0位线。温度低于20℃时，指针高于0位线，当环境温度偏离20℃时每10℃指针偏离约0.02 Mpa.。当继电器内充入额定压力值的SF6气体后，继电器将工作在20℃时SF6气体密度和压力相对应的关系值上。
定货须知
1. 定货时请注名仪表型号、额定压力、报警压力、闭锁压力、接头螺纹及是否充硅油。
2. 顾客特殊要求请在合同中注明或协议解决。
3. 相对应的额定压力、报警压力、闭锁压力值进行生产，常用规格如下表所示（可按用户要求生产）：
1. 用户收到产品后，应检查箱体是是否完整无损，如有损坏，应立即查明原因。验收与保管
2. 开箱取出产品检查是否完整无损，产品合格证说明书是否***，如有损伤应立即通知我厂。
3. 产品储藏于干燥通风处，储藏温度0~40℃相对湿度≤80％，室内空气不应含有对产品引起腐浊作用的介质。
